Bladder accumulators

Die geschweißten zylindrischen Druckspeicher bestehen aus einem Körper aus hochfestem Stahl, in dem die Flüssigkeit vom Gas durch eine Blase getrennt wird. Letztere besteht bei den Standardversionen aus Nitril. Bei Anwendungen im Tieftemperaturbereich werden Blasen aus "hydrierten Nitril" eingesetzt.
Das Anpressen der mit Stickstoff gefüllten Blase an den Stahlkörper ermöglicht ein schnelles und vollständiges Entleeren des Druckspeichers. Eine geeignete Öffnung ermöglicht das Füllen des Druckspeichers.

Hydropneumatische Druckspeicher mit Blase ABVE LEDUC

Technische Angaben:

Betriebsmedien

Hydrauliköle auf Mineralölbasis.
Spezielle oder korrosive Flüssigkeiten : bitte mit unserer technischen Dienststelle Verbindung aufnehmen.

Grenzwerte für Betriebstemperatur

Von – 20°C bis + 80°C
Füllgas, Ausschließlich Stickstoff

Volumenverhältnis (V0-V2)/V0

Für diese Art Druckspeicher gilt ein Volumenverhältnis von 0,75.
Beispiel : ein Druckspeicher ABVE 4 kann maximal folgendes Volumen absorbieren :
0,75 V0 = 0,75 x 4 = 3 Liter.

Fassungsverm. V0 für Stickstoff:

Price on request

R901435300, HAB1-350-6X/0G05G-2N111-BA

370,12 EUR

plus 19% tax excl. Shipping costs

R901435301, HAB2,5-350-6X/0G07G-2N111-CE

407,00 EUR

plus 19% tax excl. Shipping costs

R901435304, 0531014700, 0531014730, HAB10-330-6X/0G09G-2N111-CE

R901435303, R901195137, HAB6-350-6X/0G07G-2N111-CE
NACHFOLGER FÜR 0531014700, 0531014730
ANSCHLUSSGEWINDE G2" VORHER M50 X 1,5

670,00 EUR

plus 19% tax excl. Shipping costs

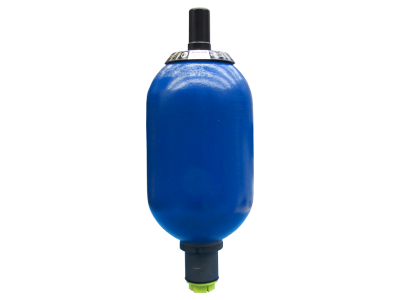

R901435305, 0531015700, HAB20-330-6X/0G09G-2N111-CE

R901435305, 0531015700, HAB20-330-6X/0G09G-2N111-CE
NACHFOLGER FÜR 0531015700
ACHTUNG - R901435305 HAT ANSCHLUSSGEWINDE G 2" VORHER M50 X 1,5 - JE NACHDEM WIE DER SPEICHER
BEFESTIGT IST WIRD EIN NEUES ÜBERGANGSSTÜCK BENÖTIGT - SIEHE DATENBLATT 50171
